Connaître la perméabilité du sol est obligatoire en Belgique dans le cadre d’un permis d’urbanisme. Selon que la future construction se situe en zone d’assainissement collectif ou autonome, nos ingénieurs proposent les techniques adéquates à l’infiltration des eaux usées ainsi qu’aux techniques d’épandage pour les eaux pluviales.
Chez BNS, nous proposons 3 tests de percolations pour connaître la perméabilité du sol:
- Essai en surface (profondeur jusqu’à 1,00m)
- Essai à l'infiltromètre à double anneau
- Essai en profondeur (profondeur de 1,00m à 5,00m)
Avant de demander un essai de perméabilité, il faut s’assurer des conditions d’accès au terrain et de certaines données techniques!
- Poids : environ 1000 kg
- Pente maximum du terrain : 20%
- Longueur pour le déchargement : 16 m
- Ouverture minimale terrain : 120 cm
Demander une étude de conductivité hydraulique!
Nous accompagnons les professionnels dans les choix techniques dès le début du projet de construction!
Essai en surface
Le résultat d’un essai en surface permet de dimensionner l’épandage souterrain de la future habitation. Afin de s’assurer du bon fonctionnement du dispositif d’infiltration, nous conseillons la réalisation d’un essai piézométrique en vue de déterminer avec précision le niveau de la nappe phréatique.
8 étapes pour connaître la perméabilité d’un sol grâce à l’essai de surface.
- Un trou d’environ 80 cm de profondeur est creusé avec un fond horizontal de Ø 30 cm.
- Le fond du trou est légèrement scarifié sur 1 cm d’épaisseur.

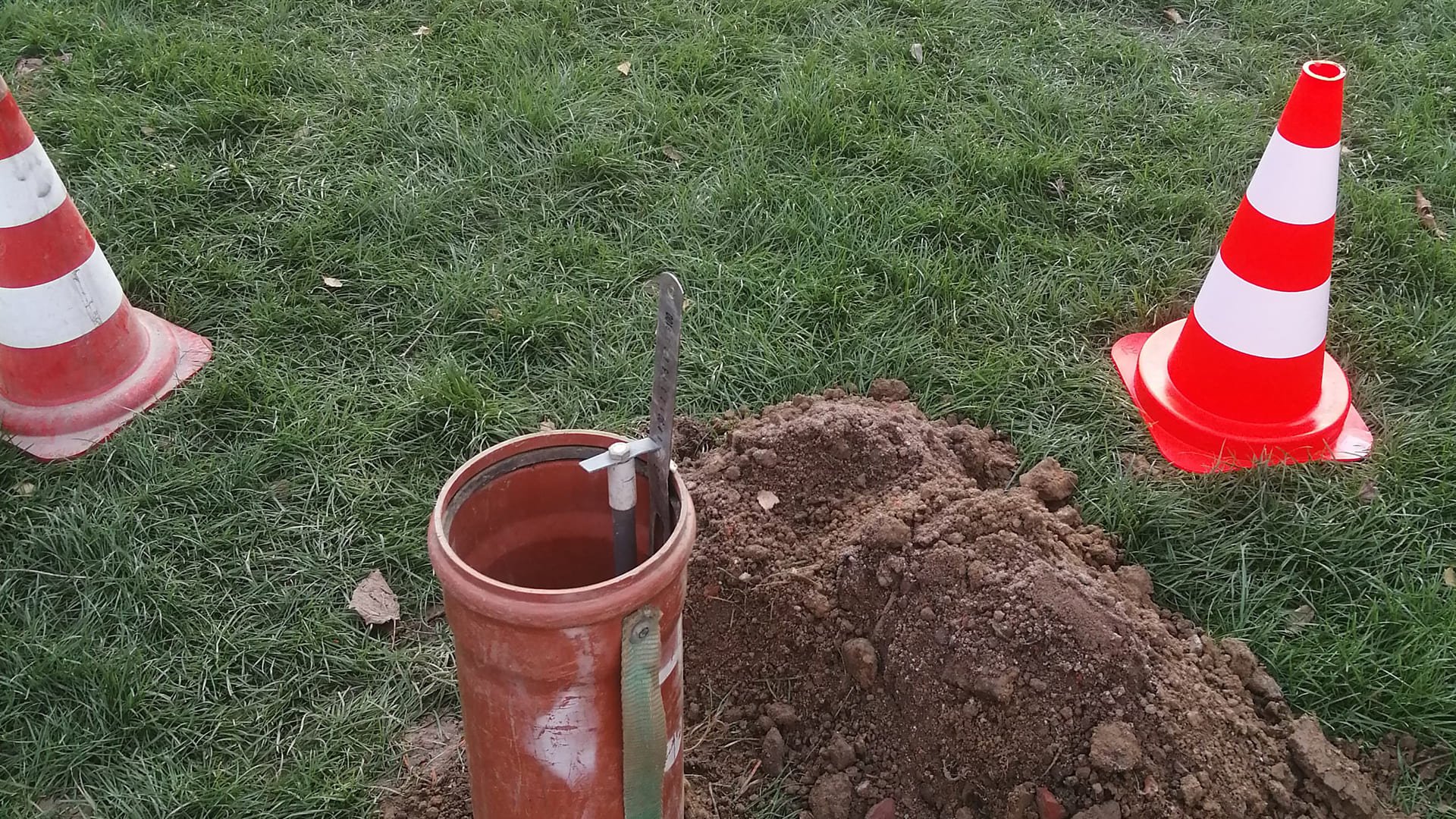

- Un tube de PVC (Ø200mm) est déposé sur le fond.
- La terre est remblayée autour du tube, sur 20cm de hauteur en tassant la terre
- Nous déposons 5 cm de sable du Rhin au fond du tube.
- Un niveau de 20cm d’eau est maintenu dans le tube pendant 3 à 4 heures afin de saturer le sol. Ensuite, le niveau est ajusté à 15cm au-dessus de la couche de sable du Rhin. La baisse de niveau est ensuite observée toutes les 30 minutes ou 10 minutes en fonction de la baisse.
- Les dernières valeurs obtenues de chaque point sont divisées par 30 minutes, temps durant lequel les niveaux ont été relevés (on divise par 10 minutes, si les baisses ont été constatées dans ce délai). Cette valeur donne l’indication de la vitesse de percolation exprimée en cm/minute.
- Une moyenne est ensuite établie en additionnant les résultats obtenus et en les divisant par le nombre de points.

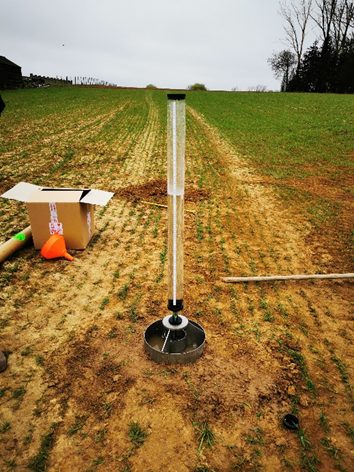

Infiltromètre à double anneau

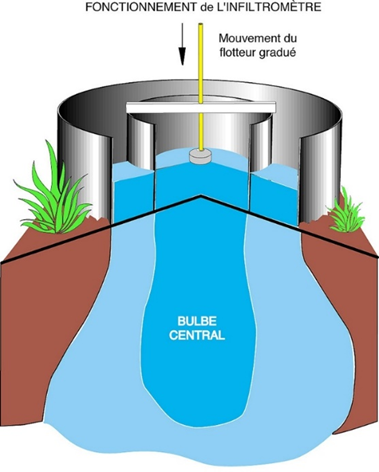

Cet essai a pour but de déterminer la conductivité hydraulique du sol par application d’une charge hydraulique constante ou variable, après une période de saturation, sur une zone circulaire en surface légèrement enterrée. Les mesures sont prises toutes les 2 ou 5 minutes en fonction de la variation du niveau d’eau dans le tube gradué sur une période de 30 minutes, ensuite, l’intervalle les mesures passent à 6 ou 15 minutes jusqu’à une durée maximale de 2 heures.
Etapes pour connaître la perméabilité d’un sol grâce à l’essai à l’infiltromètre à double anneau
- Un trou est creusé dans la couche végétale ;
- Le dispositif est enfoncé suffisamment dans le sol afin d’éviter que l’eau ne passe dessous et ne s’écoule sur les côtés ;
- Les 2 anneaux sont remplis ;
- Une saturation de sol est effectuée pendant minimum 30 [min], si besoin le niveau d’eau est ajusté dans les anneaux ;
- Après la période de saturation, des relevés sont effectués toutes les 2 ou 5 [min] sur la première demi-heure. Si le niveau baisse de plus de 2 [cm] en 5 [min], il faut faire des relevés toutes les 2 [min]. Après 30 [min], on triple l’intervalle de mesures, soit 6 ou 15 [min] jusqu’à une durée maximale de 2 [h]
Essai en profondeur
L’essai d’infiltration en profondeur permet de dimensionner des ouvrages profonds de types citernes infiltrantes ou puits perdant.
Les étapes pour connaître la conductivité hydraulique grâce à l’essai en profondeur.
La méthode de mesure de la vitesse d'infiltration reconnue comme étant la plus appropriée pour le dimensionnement des systèmes d'infiltration est la méthode de mesure in situ, à charge constante (Porchet).
En pratique, des trous sont réalisés à la profondeur d'intérêt de l'étude. Ils sont remplis d'eau claire afin de mesurer la vitesse d'absorption dans le terrain. Il faut mesurer le volume d'eau introduit pendant la durée du test, volume nécessaire pour maintenir le niveau constant dans le trou.
Une phase d'imbibition ou de saturation est toujours nécessaire. Pendant cette phase de remplissage des vides du sol, l'écoulement d’eau est transitoire. Quand la saturation est atteinte, l'écoulement devient permanent, et la valeur de la perméabilité tend à se stabiliser.
Les mesures sont effectuées à l’aide d’un appareil PERMEA3 qui est un infiltromètre à charge constante, selon la méthode Porchet. Ce perméamètre autonome et automatique permet l'enregistrement de la vitesse d'infiltration sur plusieurs heures. Le coefficient de perméabilité (ou de percolation) est exprimé en mm/h. D’autres essais peuvent également être réalisés comme les essais par la méthode Winger (sol non saturé) ou les essais Lefranc (sol saturé).
